单/双通道设计
精密滚珠轴承双支撑
精密铸造球磨碳钢壳体
端面密封结构，结构简单
碳石墨浮动密封环，耐高温性能好
内置不锈钢波纹补偿器提供密封
内置不锈钢补偿弹簧提供密封压力
可选配项目:
NSK / SKF 进口轴承
美国步高高密度浸锑碳石墨密封环
304/316L不锈钢耐腐蚀材质配件及附件
多种螺纹及法兰规格标准选择
此系列旋转接头可非标异型订制
| 介质 热水 最大使用压力： | DN | 10~100 | 230 PSI | 18 bar |
| 介质 蒸汽 最大使用压力： | 10~100 | 750 PSI | 50 bar | |
| 介质 热油 最大使用压力： | 10~100 | 290 PSI | 20 bar | |
| 最大真空度： | 10~100 | 2 Hg | 7 kPa | |
| 最高使用速度（转子）： | ||||
| DN | 10~15 | 750 RPM | 750 min-1 | |
| 20-32 | 500 RPM | 500 min-1 | ||
| 40-50 | 300 RPM | 300 min-1 | ||
| 65 | 100 RPM | 100 min-1 | ||
| 80~100 | 30 RPM | 30 min-1 | ||
| 最高使用温度： | 120℃ | ＞120℃ 请咨询创启旋转接头 | ||

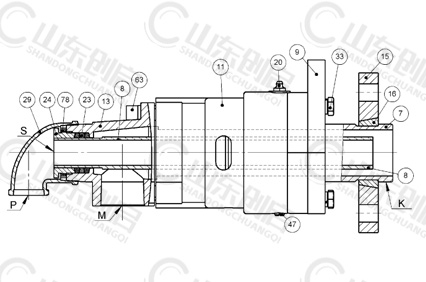

零件名称：7.外管（K），8.内管（用户自备），9.压盖，11.壳体，13.端盖，15.快换法兰，16.半分环，20.注油嘴，23.密封填料，24.填料压盖，29.弯头，33.螺栓，47.放油螺塞，63.内六角螺钉，78.锁紧螺母。
K——外管代号，M——入口代号，P——出口代号，S——内管代号。

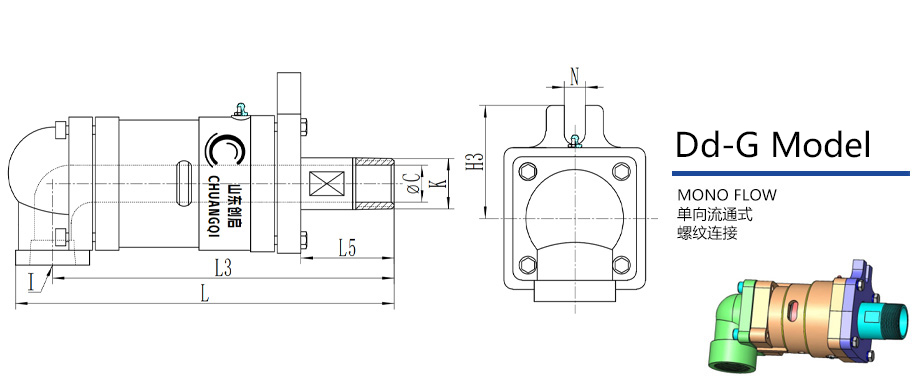

| D型旋转接头 - 单向流通式 - 螺纹连接 | |||||||||
| DN | Model | K | I | L | L3 | L5 | H3 | N | C |
| 10 | Dd10 | R⅜ | Rc⅜ | 164 | 149 | 36 | 55 | 14 | 10 |
| 15 | Dd15 | R½ | Rc½ | 175 | 158 | 42 | 55 | 14 | 14 |
| 20 | Dd20 | R¾ | Rc¾ | 197 | 177 | 45 | 65 | 18 | 18 |
| 25 | Dd25 | R1 | Rc1 | 256 | 231 | 63 | 70 | 14 | 25 |
| 32 | Dd32 | R1¼ | Rc1¼ | 264 | 234 | 58 | 82 | 18 | 32 |
| 40 | Dd40 | R1½ | Rc1½ | 288 | 256 | 60 | 92 | 20 | 38 |
| 50 | Dd50 | R2 | Rc2 | 308 | 270 | 56 | 95 | 18 | 50 |
| 65 | Dd65 | R2½ | Rc2½ | 359 | 314 | 72 | 120 | 20 | 65 |
| 80 | Dd80 | R3 | Rc3 | 404 | 348 | 94 | 130 | 24 | 75 |
| 100 | Dd100 | R4 | Rc4 | 532 | 464 | 109 | 160 | 28 | 100 |
| 本公司对D型旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知! | |||||||||
