单通道设计
锻造铜合金壳体；
低额定扭矩设计；
平衡机械密封结构设计；
不锈钢转轴，锻造铜壳体耐腐蚀；
不锈钢淬火密封端面和碳石墨密封环；
两只宽大的深沟球轴承支撑，转动平稳；
壳体设有观察孔，可观察泄漏情况及磨损情况；
密封组合:
标准型：不锈钢/高密度碳石墨密封环
高温型：不锈钢/浸锑碳石墨密封环
高速型：不锈钢/碳化硅密封环（陶瓷）
耐磨型：不锈钢/碳化钨密封环（硬质合金）
| 介质 热水 最大使用压力： | DN | 6~100 | 230 PSI | 18 bar |
| 介质 蒸汽 最大使用压力： | 6~100 | 750 PSI | 50 bar | |
| 介质 热油 最大使用压力： | 6~100 | 200 PSI | 14 bar | |
| 最大真空度： | 6~100 | 2 Hg | 7 kPa | |
| 最高使用速度（转子）： | ||||
| DN | 6~10 | 3000 RPM | 3000 min-1 | |
| 15 | 2500 RPM | 2500 min-1 | ||
| 20~25 | 1500 RPM | 1500 min-1 | ||
| 32~40 | 750 RPM | 750 min-1 | ||
| 50 | 400 RPM | 400 min-1 | ||
| 最高使用温度： | 120℃ | ＞120℃ 请咨询创启旋转接头 | ||

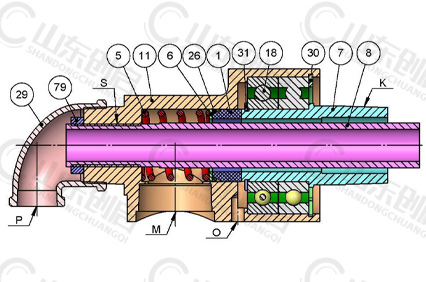

.石墨密封环，5.弹簧，6.弹簧垫，7.外管（K），8.内管（用户自备），11.壳体，18.球轴承，26. ○形圈， 29.弯头，30.孔用挡圈，31.轴用挡圈，79.内管用锁紧螺母（用户自备）。
K—外管代号，M—管路接口代号,P—管路接口代号, S—内管代号，O—止转孔代号(流通介质泄露观察孔，简称：观察孔)。

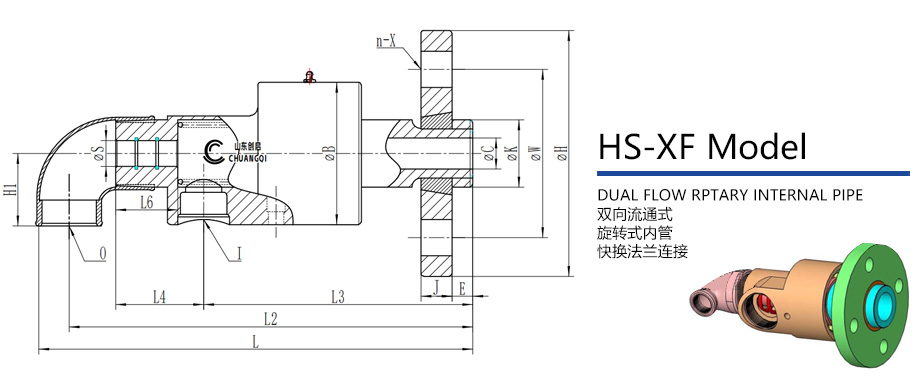

| HS-XF型旋转接头 双向流通内管旋转式 半分环快换法兰连接 | |||||||||||||||||||
| DN | Model | K | I | O | S（h9/E8） | L | L2 | L3 | L4 | L5 | L6 | H1 | B | C | W | H | J | E | n-X |
| 15A | HS-XF15-6-RH/LH | φ25 | Rc½ | Rc½ | φ10 | 158 | 143 | 91 | 35 | 30 | 28 | 28 | φ55 | φ12 | 65 | 95 | 14 | 8 | 4-φ14 |
| 20A | HS-XF20-8-RH/LH | φ30 | Rc¾ | Rc½ | φ12 | 172 | 158 | 97 | 37 | 32 | 31 | 31 | φ62 | φ16 | 75 | 105 | 16 | 8 | 4-φ14 |
| 25A | HS-XF25-10-RH/LH | φ35 | Rc¾ | Rc½ | φ16 | 177 | 162 | 102 | 45 | 32 | 33 | 33 | φ74 | φ20 | 85 | 115 | 16 | 10 | 4-φ14 |
| 32A | HS-XF32-15-RH/LH | φ45 | Rc1¼ | Rc½ | φ20 | 220 | 203 | 129 | 53 | 42 | 35 | 35 | φ90 | φ30 | 100 | 140 | 18 | 12 | 4-φ18 |
| 40A | HS-XF40-20-RH/LH | φ50 | Rc1½ | Rc¾ | φ25 | 235 | 218 | 132 | 55 | 42 | 38 | 38 | φ95 | φ35 | 110 | 150 | 18 | 12 | 4-φ18 |
| 50A | HS-XF50-25-RH/LH | φ60 | Rc1½ | Rc1 | φ32 | 311 | 290 | 183 | 70 | 61 | 44 | 44 | φ122 | φ48 | 125 | 165 | 20 | 15 | 4-φ18 |
| 65A | HS-XF65-32-RH/LH | φ75 | Rc2 | Rc1¼ | φ40 | 370 | 345 | 207 | 82 | 68 | 52 | 52 | φ156 | φ60 | 145 | 185 | 20 | 18 | 4-φ18 |
| 80A | HS-XF80-50-RH/LH | φ90 | Rc2½ | Rc2 | φ57 | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ75 | 160 | 200 | 20 | 18 | 8-φ18 |
| 90A | HS-XF90-50-RH/LH | φ100 | Rc2½ | Rc2 | φ57 | 412 | 376 | 229 | 89 | 80 | 62 | 62 | φ158 | φ78 | 150 | 175 | 15 | 20 | 8-φ18 |
| 快换法兰尺寸请移至本页面底部查看! | |||||||||||||||||||
| DN | Order-No. | C | K(e8/H9) | W | H | E | J | n-X | n-X' |
| 10A | 00013010.00 | 8 | 20 | 40 | 60 | 8 | 14 | 4-φ10 | 4-M8 |
| 15A | 00013015.00 | 12 | 25 | 50 | 70 | 8 | 14 | 4-φ10 | 4-M8 |
| 20A | 00013020.00 | 17 | 30 | 55 | 80 | 10 | 14 | 4-φ12 | 4-M10 |
| 25A | 00013025.00 | 20 | 35 | 65 | 90 | 10 | 14 | 4-φ12 | 4-M10 |
| 32A | 00013032.00 | 30 | 45 | 75 | 100 | 12 | 16 | 4-φ14 | 4-M12 |
| 40A | 00013040.00 | 35 | 50 | 85 | 115 | 12 | 16 | 4-φ14 | 4-M12 |
| 50A | 00013050.00 | 45 | 60 | 95 | 125 | 16 | 180 | 4-φ14 | 4-M12 |
| 65A | 00013065.00 | 60 | 75 | 110 | 140 | 20 | 20 | 4-φ14 | 4-M12 |
| 80A | 00013080.00 | 70 | 90 | 130 | 160 | 22 | 23 | 4-φ14 | 4-M12 |
| 90A | 00013090.00 | 80 | 100 | 150 | 180 | 22 | 23 | 6-φ18 | 6-M16 |
| 100A | 00013100.00 | 95 | 115 | 165 | 200 | 22 | 25 | 6-φ18 | 6-M16 |
| 125A | 00013125.00 | 120 | 150 | 190 | 230 | 22 | 25 | 8-φ18 | 8-M16 |
| 150A | 00013150.00 | 150 | 175 | 225 | 265 | 22 | 25 | 8-φ18 | 8-M16 |
| 备注:快换法兰部件含快换法兰、半分环及紫铜密封垫各一件 | |||||||||
