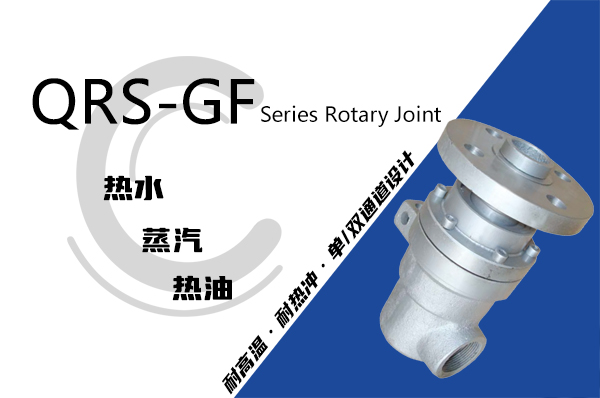

单/双通道设计
精密铸造球磨碳钢壳体
双球面密封结构，结构简单
碳石墨密封环，耐高温性能好
免维护石墨无油轴承双支撑，具有自润滑性耐高温弹簧的应有，有效保证高温工况的补偿力
可选配项目:
日本631不锈钢高温补偿弹簧
美国步高高密度浸锑碳石墨密封环
304/316L不锈钢耐腐蚀材质配件及附件多种螺纹及法兰规格标准选择
此系列旋转接头可非标异型订制
| 介质 热水 最大使用压力： | DN | 15~65 | 230 PSI | 18 bar |
| 介质 蒸汽 最大使用压力： | 15~65 | 750 PSI | 50 bar | |
| 介质 热油 最大使用压力： | 15~65 | 290 PSI | 20 bar | |
| 最大真空度： | 15~65 | 2 Hg | 7 kPa | |
| 最高使用速度（转子）： | ||||
| DN | 15~20 | 750 RPM | 750 min-1 | |
| 25 | 500 RPM | 500 min-1 | ||
| 32~40 | 300 RPM | 300 min-1 | ||
| 50 | 200 RPM | 200 min-1 | ||
| 65 | 100 RPM | 100 min-1 | ||
| 最高使用温度： | 320℃ | ＞320℃ 请咨询创启旋转接头 | ||
1.石墨球面密封环（球面环），2.无油轴承（石墨圆柱环，简称圆柱环），5.弹簧，7.外管（K），8.内管（用户自备），9.底盖，10.垫圈，11.壳体， 29.弯头，33.螺栓， 79.内管用锁紧螺母（用户自备）。
K——外管代号，M——管路接口代号,P——管路接口代号, S——内管代号，O——止转孔代号。

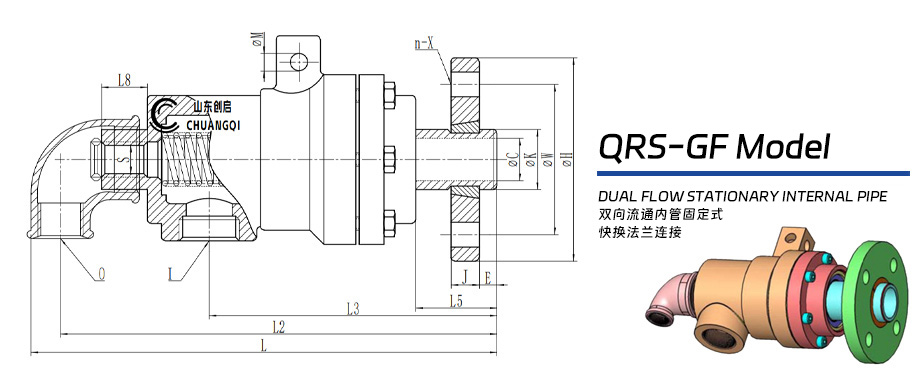

| QRS-GF型导热油旋转接头 - 双向流通内管固定式 - 螺纹连接 | |||||||||||||||||
| DN | Model | K | I | O | S | C | L | L2 | L3 | L5 | L8 | M | H | W | J | E | n-X |
| 20 | QRS-GF20-08 | ⌀30 | Rc¾ | Rc½ | G¼ | ⌀18 | 235 | 220 | 152 | 40 | 34 | ⌀10 | 105 | 75 | 16 | 8 | 4-⌀14 |
| 25 | QRS-GF25-10 | ⌀35 | Rc¾ | Rc½ | G⅜ | ⌀23 | 254 | 239 | 158 | 48 | 34 | ⌀10 | 115 | 85 | 16 | 10 | 4-⌀14 |
| 32 | QRS-GF32-15 | ⌀45 | Rc1 | Rc½ | G½ | ⌀32 | 276 | 264 | 190 | 50 | 45 | ⌀14 | 140 | 100 | 18 | 12 | 4-⌀18 |
| 40 | QRS-GF40-20 | ⌀50 | Rc11¼ | Rc¾ | G¾ | ⌀38 | 312 | 295 | 196 | 65 | 45 | ⌀14 | 150 | 110 | 18 | 12 | 4-⌀18 |
| 50 | QRS-GF50-25 | ⌀60 | Rc1½ | Rc1 | G1 | ⌀48 | 354 | 321 | 245 | 68 | 55 | ⌀14 | 165 | 125 | 20 | 15 | 4-⌀18 |
详情请电话咨询 :13280260550
