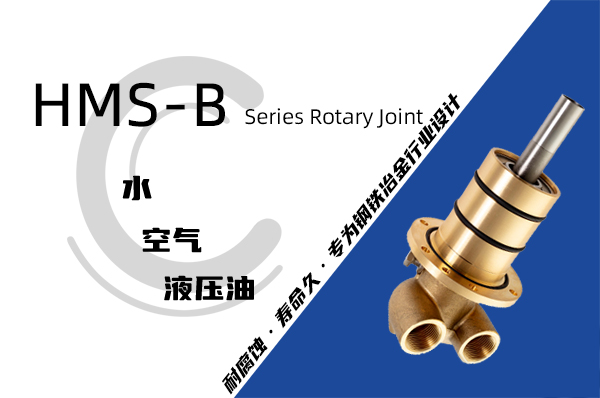

HMS型埋入式旋转接头是钢铁冶金连铸机械设备冷却辊专用接头，同时也能用于其他行业机械设备外部尺寸受限、安装空间狭小的情况下。接头大部分深入到辊子内部，只有弯头露出方便连接金属软管、波纹管等管道管路；改变了轴向串列式改为倒置内藏式，可以有效的减小了轴向长度，法兰与壳体一体化设计；此款埋入式旋转接头分为端面密封和外圆密封两种结构，以及HMD型单向流通式和HMS型双向流通式。
*平衡式机械密封结构，扭矩力小、转动灵活、寿命长；
*碳化硅密封环，抗水碱及杂质颗粒；
*无油轴承支撑，运转平稳；
*铜合金、201、SUS304材质可选；
*可定制耐腐蚀密封组件及材料；
*可根据用户参数数据及钢铁冶金设计院图纸定制加工；
*可完美替代进口DEUBLIN(杜博林)2400单通路系列。
此系列旋转接头可非标异型订制
| 介质 冷却液、水 最大使用压力： | DN | 15~25 | 230 PSI | 18 bar |
| 介质 液压油、齿轮油 最大使用压力： | 15~25 | 750 PSI | 50 bar | |
| 介质 压缩空气、蒸汽 最大使用压力： | 15~25 | 290 PSI | 20 bar | |
| 最高使用速度（转子）： | ||||
| DN | 15~25 | 200 RPM | 200 min-1 | |
| 最高使用温度： | 120℃ | ＞120℃ 请咨询创启旋转接头 | ||

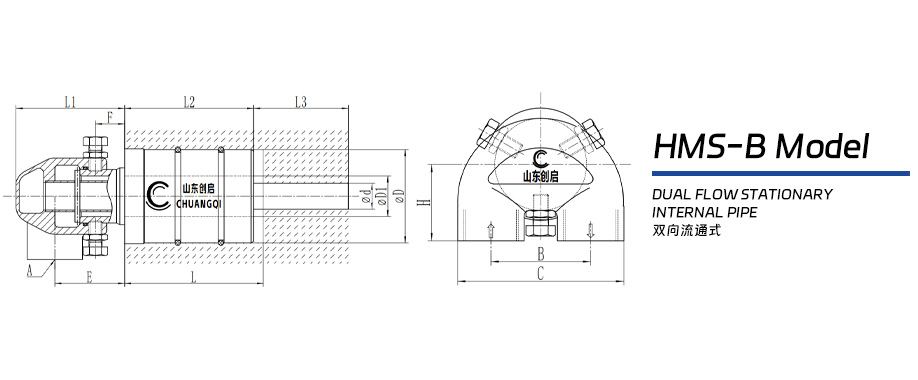

| HMS-B型连铸机埋入式旋转接头 - 双向流通式 | |||||||||||||
| DN | Model | A | B | C | d | 安装孔D（H8） | 安装孔L | D1 | L1 | L2 | E | F | H |
| 15 | HMS-B 15 | Rc1/2 | 51 | 85 | 14 | 46 | 67.8 | 28 | 67 | 49 | 43 | 16 | 39 |
| 20A | HMS-B 20A | Rc3/4 | 51 | 85 | 14 | 46 | 67.8 | 28 | 67 | 49 | 43 | 16 | 39 |
| 20B | HMS-B 20B | Rc3/4 | 51 | 85 | 19 | 59 | 98.5 | 38 | 67 | 49 | 43 | 16 | 39 |
| 25 | HMS-B 25 | Rc1 | 65 | 106 | 28 | 71 | 101 | 48 | 91 | 48 | 60 | 18 | 52 |
| 注：安装孔尺寸可根据拉矫机、连轧机、连铸机、扇形锻设备实际连接尺寸订制！ | |||||||||||||
详情请电话咨询 :13280260550
