铸造铜壳体，单/双向设计，径向壳体连接，螺纹或法兰安装，自支撑旋转接头，低额定扭矩设计，密封端面硬化处理，平衡式机械密封结构，两只宽大的精密轴承支撑，结构简单方便现场维修更换，可根据工况需求异型非标订制，同轴连接方式可减少金属软管/胶管的操作应力，可适应高速、高压、高温等工况的通用型旋转接头
可选配项目:
日本NSK/瑞典SKF/德国INA/德国FAG等进口轴承
德克迈特德氏封（Dichtomatik）/派克（Parke）进口密封件
日本进口631、750材料不锈钢弹簧
食品药品级可选用304/304L/316L材质
- 可代替进口Deublin（杜博林）、Parke（派克）、GAT（盖 特）、Rotoflux（罗拓福斯）
此系列旋转接头可非标异型订制
| 介质 水 最大使用压力： | DN | 6~50 | 350 PSI | 25 bar |
| 介质 液压油 最大使用压力： | 6~50 | 2175 PSI | 130 bar | |
| 介质 压缩空气 最大使用压力： | 6~50 | 200 PSI | 14 bar | |
| 最大真空度： | 2 Hg | 7 kPa | ||
| 最高使用速度（转子）： | ||||
| Straighreads: | DN | 6~10 | 3000 RPM | 3000 min-1 |
| 15 | 2500 RPM | 2500 min-1 | ||
| 20~25 | 1500 RPM | 1500 min-1 | ||
| 32~40 | 750 RPM | 750 min-1 | ||
| 50 | 400 RPM | 400 min-1 | ||
| 最高使用温度： | 320℃ | ＞320℃ 请咨询创启旋转接头 | ||

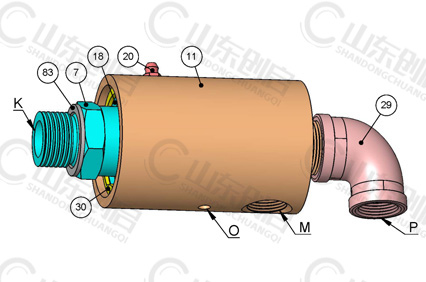

7.外管（K）（不锈钢件），11.壳体（双通路用铜件,单通路用铝件），18.轴承，20.黄油嘴，29.弯头（铜件），30.轴用挡圈，83.密封垫圈。K—外管代号，M—管路接口代号，P—管路接口代号，S—内管接口代号，O—泄露观察孔代号（主要用于产品测试，观察旋转接头是否泄漏。）。

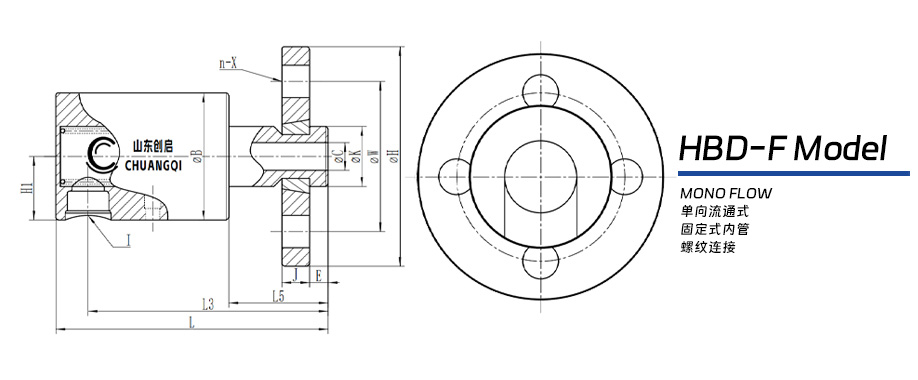

| HBD-F型不锈钢旋转接头 - 单向流通式 - 螺纹连接 | ||||||||||||||
| DN | Model | K | I | L | L3 | L5 | H1 | B | C | E | J | W | H | N-X |
| 15A | HBD-F15A | Φ26 | Rc½ | 171 | 104 | 43 | 25 | Φ55 | ∅12 | 8 | 14 | 65 | 95 | 4-14 |
| 20A | HBD-F20A | Φ32 | Rc¾ | 188 | 113 | 48 | 28 | Φ62 | ∅16 | 8 | 16 | 75 | 105 | 4-14 |
| 25A | HBD-F25A | Φ36 | Rc¾ | 194 | 119 | 49 | 35 | Φ74 | ∅20 | 10 | 12 | 85 | 115 | 4-18 |
| 32A | HBD-F32A | Φ46 | Rc1¼ | 234 | 143 | 56 | 38 | Φ90 | ∅30 | 12 | 18 | 100 | 140 | 4-18 |
| 40A | HBD-F40A | Φ52 | Rc1½ | 252 | 149 | 59 | 41 | Φ95 | ∅35 | 12 | 18 | 110 | 150 | 4-18 |
| 50A | HBD-F50A | Φ60 | Rc1½ | 317 | 189 | 67 | 51 | Φ122 | ∅48 | 15 | 20 | 125 | 165 | 4-18 |
| 注：如需含有内管双向流通式（双通道）HB型旋转接头产品请联系kaiyun·体育(全站)官方网站 技术部索取图纸 | ||||||||||||||
详情请电话咨询 :13280260550
