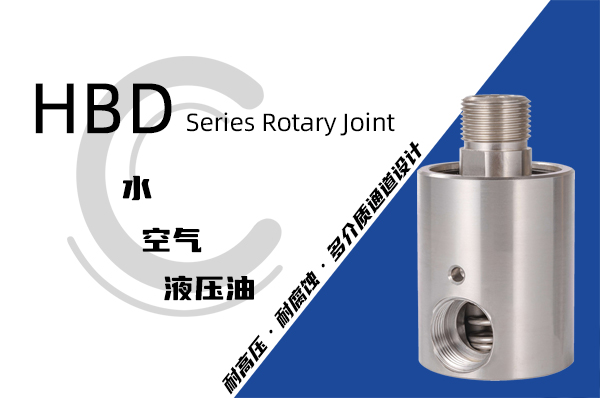

铸造铜壳体，单/双向设计，径向壳体连接，螺纹或法兰安装，自支撑旋转接头，低额定扭矩设计，密封端面硬化处理，平衡式机械密封结构，两只宽大的精密轴承支撑，结构简单方便现场维修更换，可根据工况需求异型非标订制，同轴连接方式可减少金属软管/胶管的操作应力，可适应高速、高压、高温等工况的通用型旋转接头
可选配项目:
日本NSK/瑞典SKF/德国INA/德国FAG等进口轴承
德克迈特德氏封（Dichtomatik）/派克（Parke）进口密封件
日本进口631、750材料不锈钢弹簧
食品药品级可选用304/304L/316L材质
- 可代替进口Deublin（杜博林）、Parke（派克）、GAT（盖 特）、Rotoflux（罗拓福斯）
此系列旋转接头可非标异型订制
| 介质 水 最大使用压力： | DN | 6~50 | 350 PSI | 25 bar |
| 介质 液压油 最大使用压力： | 6~50 | 2175 PSI | 130 bar | |
| 介质 压缩空气 最大使用压力： | 6~50 | 200 PSI | 14 bar | |
| 最大真空度： | 2 Hg | 7 kPa | ||
| 最高使用速度（转子）： | ||||
| Straighreads: | DN | 6~10 | 3000 RPM | 3000 min-1 |
| 15 | 2500 RPM | 2500 min-1 | ||
| 20~25 | 1500 RPM | 1500 min-1 | ||
| 32~40 | 750 RPM | 750 min-1 | ||
| 50 | 400 RPM | 400 min-1 | ||
| 最高使用温度： | 320℃ | ＞320℃ 请咨询创启旋转接头 | ||

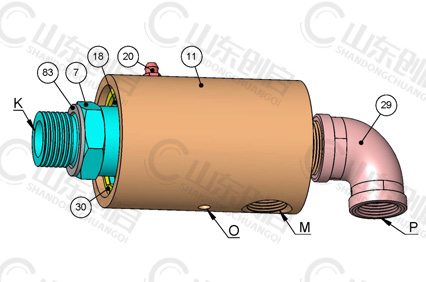

7.外管（K）（不锈钢件），11.壳体（双通路用铜件,单通路用铝件），18.轴承，20.黄油嘴，29.弯头（铜件），30.轴用挡圈，83.密封垫圈。K—外管代号，M—管路接口代号，P—管路接口代号，S—内管接口代号，O—泄露观察孔代号（主要用于产品测试，观察旋转接头是否泄漏。）。

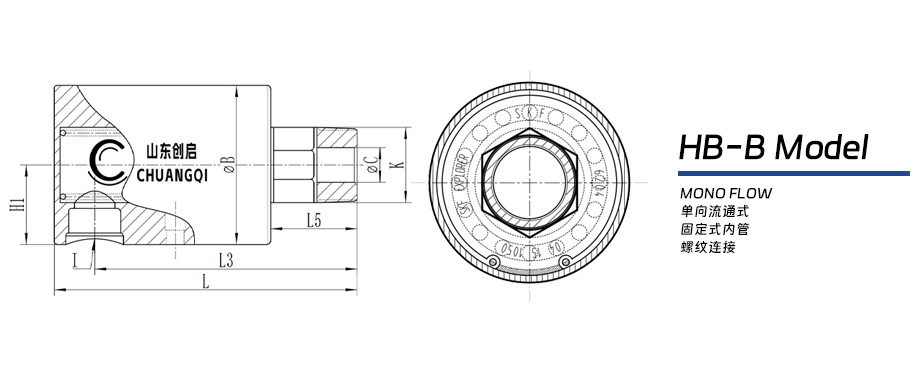

| HBD型不锈钢旋转接头 - 单向流通式 - 螺纹连接 | ||||||||||
| DN | Model | K | I | L | L3 | L5 | H1 | B | C | D |
| 06A | HBD-06A | R⅛-RH/LH | Rc⅜ | 100 | 86 | 25 | 25 | Φ55 | Φ5 | 11 |
| 08A | HBD-08A | R¼-RH/LH | Rc⅜ | 100 | 86 | 25 | 25 | Φ55 | Φ6 | 11 |
| 10A | HBD-10A | R⅜-RH/LH | Rc⅜ | 105 | 91 | 30 | 25 | Φ55 | Φ9 | 21 |
| 15A | HBD-15A | R½-RH/LH | Rc½ | 105 | 91 | 30 | 25 | Φ55 | Φ12 | 21 |
| 20A | HBD-20A | R¾-RH/LH | Rc¾ | 116 | 96 | 32 | 27 | Φ62 | Φ16 | 24 |
| 25A | HBD-25A | R1-RH/LH | Rc1 | 126 | 105 | 32 | 32 | Φ74 | Φ20 | 30 |
| 32A | HBD-32A | R1¼-RH/LH | RRc1¼ | 156 | 129 | 42 | 38 | Φ90 | Φ30 | 38 |
| 40A | HBD-40A | R1½-RH/LH | Rc1½ | 162 | 132 | 42 | 41 | Φ95 | Φ35 | 44 |
| 50A | HBD-50A | R2-RH/LH | Rc2 | 221 | 183 | 61 | 51 | Φ122 | Φ48 | 55 |
| 注：如需含有内管双向流通式（双通道）HB型旋转接头产品请联系kaiyun·体育(全站)官方网站 技术部索取图纸 | ||||||||||
