*独特的多簧式密封和球体密封组合结构，密封性能更可靠。
*选用进口德氏封密封件最高耐温400℃。
*可选日本进口631、750高温不锈钢弹簧。
*球形密封环支撑，抗振耐热冲性能好。
*可沿轴线360°旋转。
*最大折曲角度30°±1（摆动角度±15°）。
*具有自润滑性，终生免加注润滑油脂。
*基体和轴可选碳钢、SUS304、SUS316L不锈钢等材质。
*抗腐蚀的耐酸碱密封组件应用，可延长使用寿命。
*JB/T 82-2015、GB/T9119-2000、JIS日标、美标ASTM、德标DIN等法兰标准可选。
*非标产品可根据客户提供的技术参数和工况环境设计生产非标旋转接头。
| 介质 压缩空气、真空 最大使用压力： | QZJ | 50~350 | 360 PSI | 25 bar |
| 介质 过热水、冷却水 最大使用压力： | 50~350 | 360 PSI | 25 bar | |
| 介质 液压油、齿轮油 最大使用压力： | 50~350 | 725 PSI | 50 bar | |
| 介质 导热油、导热硅、熔盐 最大使用压力： | 50~350 | 725 PSI | 50 bar | |
| 介质 海水、盐水、化学制剂 最大使用压力： | 50~350 | 290 PSI | 20 bar | |
| 最大真空度： | 50~350 | 2 Hg | 7 kPa | |
| 最高使用速度（转子）： | ||||
| QZJ | 50A | 100 RPM | 100 min-1 | |
| 100A | 50 RPM | 50 min-1 | ||
| 300A | 30 RPM | 30 min-1 | ||
| 最高使用温度： | 360℃ | ＞360℃ 请咨询创启旋转接头 | ||

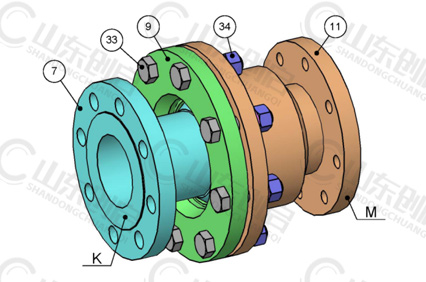

零件名称：7.外管（K）（又名转轴），9.底盖，11.壳体，33.螺栓，34.螺母。
K—外管连接代号，M—管路入口代号。

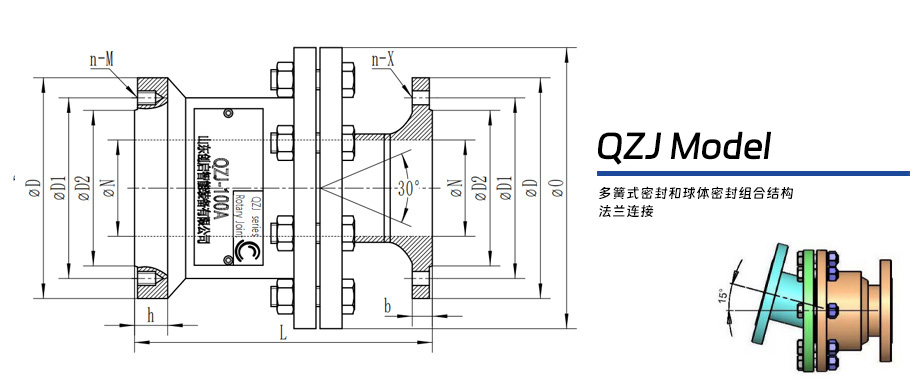

| QZJ型球体转动式旋转接头 - 球体密封 - 法兰连接 | |||||||||||
| DN | Model | L | O | D | D1 | D2 | b | n-X | h | n-M | N |
| 80 | QZJ-80A | 265 | Φ270 | Φ200 | Φ160 | Φ135 | 20 | 8-M16 | 24 | 8-M16 | Φ78 |
| 100 | QZJ-100A | 300 | Φ280 | Φ220 | Φ180 | Φ155 | 20 | 8-M16 | 30 | 8-M16 | Φ96 |
| 125 | QZJ-125A | 369 | Φ335 | Φ250 | Φ210 | Φ185 | 22 | 8-M16 | 32 | 8-M16 | Φ121 |
| 150 | QZJ-150A | 369 | Φ380 | Φ285 | Φ240 | Φ210 | 22 | 8-M20 | 32 | 8-M20 | Φ146 |
