由双高精度免维护轴承支撑，稳定性高。
进口密封件，延长使用寿命；
经过特殊处理的不锈钢转子具有良好的耐用性;
壳体可由铝合金、不锈钢或黄铜制作;
独特的排泄孔回流设计.防止泄漏至外部影响环境;
可根据客户工况订制专用产品;
可选配项目:
日本631不锈钢高温补偿弹簧
美国步高高密度浸锑碳石墨密封环
304/316L不锈钢耐腐蚀材质配件及附件
多种螺纹及法兰规格标准选择
此系列旋转接头可非标异型订制
| 介质： | 最大压力 | 温度 | 转速 |
| 水 | 3.0MPa | -30~+100℃ | 3000RPM |
| 空气 | 3.0MPa | +120℃ | 2000RPM |
| 液压油 | 1.8MPa | +220℃ | 1000RPM |
| 旋转接头最高使用参数不能同时使用，流通其他介质请与创启智能技术部联系。 | |||

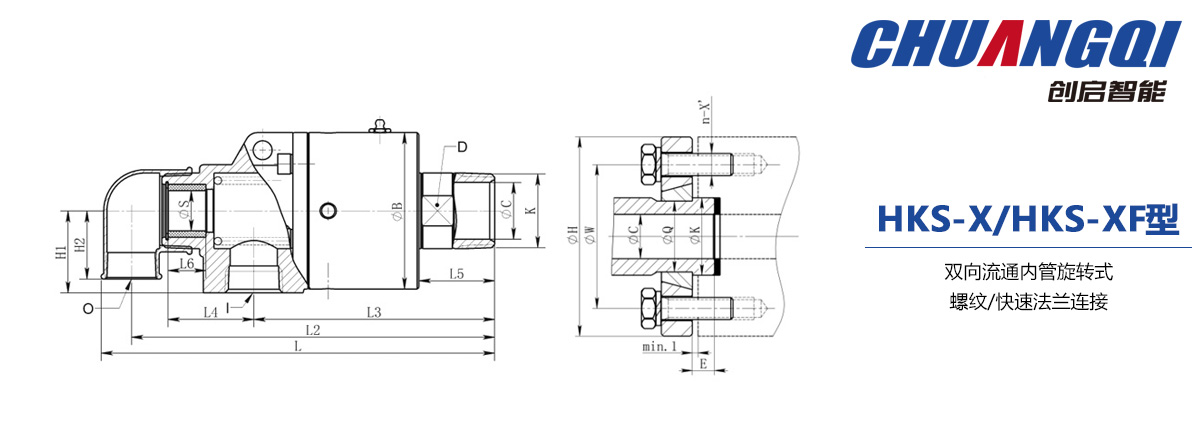

| HKS-X/HKS-XF型双向流通内管旋转式旋转接头详细参数 | ||||||||||||||||
| DN | 订货号 Order-No. | K | I | O | S(h9/E8) | L | L2 | L3 | L4 | L5 | L6 | H1 | H2 | B | C | D |
| 20A | HKS-X020A | R3/4”-RH | Rc1/2” | R1/2” | 12 | 182 | 167 | 115 | 35 | 32 | 20 | 35 | 30 | 64 | 17 | 24 |
| HKS-XF050A | 30 | 197 | 182 | 130 | 47 | / | ||||||||||
| 25A | HKS-X025A | Rc1”-RH | Rc1/2” | R1/2” | 16 | 204 | 187 | 126 | 38 | 33 | 20 | 40 | 35 | 74 | 20 | 30 |
| HKS-XF025A | 35 | 219 | 202 | 141 | 48 | / | ||||||||||
| 32A | HKS-X032A | R1-1/4”-RH | R1” | Rc1” | 20 | 240 | 220 | 145 | 48 | 42 | 25 | 50 | 42 | 93 | 30 | 38 |
| HKS-XF032A | 45 | 255 | 235 | 160 | 57 | / | ||||||||||
| 40A | HKS-X040A | R1-1/2”-RH | R1” | Rc1” | 25 | 250 | 231 | 152 | 50 | 40 | 25 | 52 | 45 | 98 | 35 | 44 |
| HKS-XF040A | 50 | 265 | 246 | 167 | 55 | / | ||||||||||
| 50A | HKS-X050A | R2”-RH | R1-1/4” | Rc1-1/4” | 32 | 312 | 288 | 191 | 68 | 60 | 30 | 65 | 54 | 124 | 45 | 55 |
| HKS-XF050A | 60 | 315 | 291 | 194 | 63 | / | ||||||||||
| 65A | HKS-X065A | R2-1/2”-RH | R1-1/2” | Rc1-1/2” | 40 | 374 | 345 | 235 | 74 | 70 | 32 | 75 | 62 | 156 | 60 | 75 |
| HKS-XF065A | 75 | 379 | 350 | 240 | 75 | / | ||||||||||
| 80A | HKS-XF080A | 90 | DN40PN16 | 46 | 566 | 491 | 307 | 71 | 82 | 40 | 135 | 135 | 185 | 75 | / | |
| 90A | HKS-XF090A | 100 | DN50PN16 | 58 | 634 | 552 | 337 | 82 | 84 | 40 | 150 | 150 | 202 | 82 | / | |
| 100A | HKS-XF100A | 115 | DN65PN16 | 72 | 685 | 592 | 350 | 83 | 85 | 40 | 170 | 170 | 210 | 95 | / | |
| 本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！ | ||||||||||||||||
详情请电话咨询 :13280260550
