由双高精度免维护轴承支撑，稳定性高。
进口密封件，延长使用寿命；
经过特殊处理的不锈钢转子具有良好的耐用性;
壳体可由铝合金、不锈钢或黄铜制作;
独特的排泄孔回流设计.防止泄漏至外部影响环境;
可根据客户工况订制专用产品;
可选配项目:
日本631不锈钢高温补偿弹簧
美国步高高密度浸锑碳石墨密封环
304/316L不锈钢耐腐蚀材质配件及附件
多种螺纹及法兰规格标准选择
此系列旋转接头可非标异型订制
| 介质： | 最大压力 | 温度 | 转速 |
| 水 | 3.0MPa | -30~+100℃ | 3000RPM |
| 空气 | 3.0MPa | +120℃ | 2000RPM |
| 液压油 | 1.8MPa | +220℃ | 1000RPM |
| 旋转接头最高使用参数不能同时使用，流通其他介质请与创启智能技术部联系。 | |||

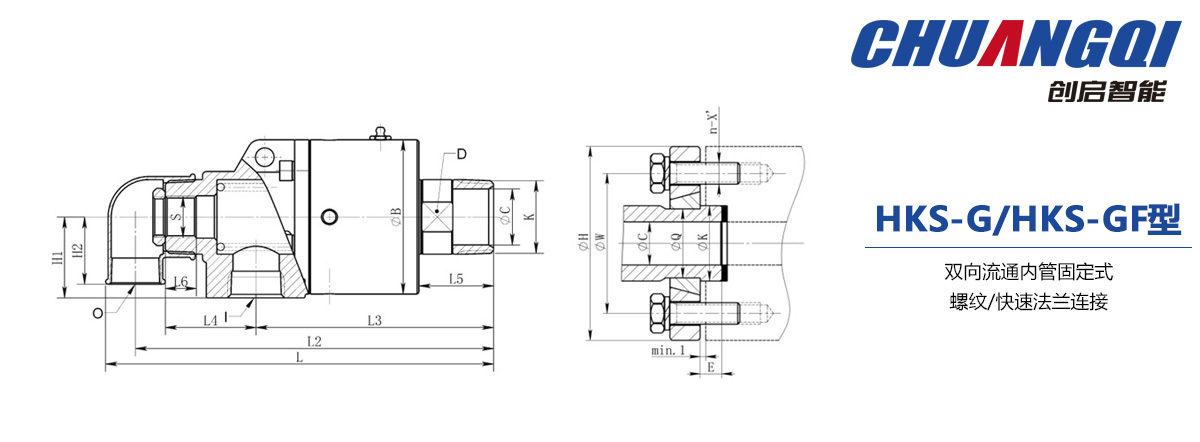

| HKS-G/HKS-GF双向流通内管固定式旋转接头详细参数 | ||||||||||||||||
| DN | 订货号 Order-No. | K | I | O | S | L | L2 | L3 | L4 | L5 | L6 | H1 | H2 | B | C | D |
| 15A | HKS-G015A | R1/2”-RH | Rc1/2” | Rc1/2” | G1/8”-RH | 171 | 156 | 108 | 37 | 29 | 15 | 30 | 27 | 59 | 12 | 21 |
| 20A | HKS-G020A | R3/4”-RH | RC1/2” | Rc1/2” | G1/4”-RH | 182 | 167 | 115 | 39 | 22 | 15 | 35 | 30 | 64 | 17 | 24 |
| HKS-GF050A | 30 | 197 | 182 | 130 | 47 | / | ||||||||||
| 25A | HKS-G025A | Rc1”-RH | Rc1/2” | Rc1/2” | G3/8”-RH | 204 | 187 | 126 | 46 | 33 | 18 | 40 | 35 | 74 | 20 | 30 |
| HKS-GF025A | 35 | 219 | 202 | 141 | 48 | / | ||||||||||
| 32A | HKS-G032A | R1-1/4”-RH | R1” | Rc1” | G1/2”-RH | 240 | 220 | 145 | 55 | 42 | 22 | 50 | 42 | 93 | 30 | 38 |
| HKS-GF032A | 45 | 255 | 235 | 160 | 57 | / | ||||||||||
| 40A | HKS-G040A | R1-1/2”-RH | R1” | Rc1” | G3/4”-RH | 250 | 231 | 152 | 57 | 40 | 25 | 52 | 45 | 98 | 35 | 44 |
| HKS-GF040A | 50 | 265 | 246 | 167 | 55 | / | ||||||||||
| 50A | HKS-G050A | R2”-RH | R1-1/4” | Rc1-1/4” | G1”-RH | 312 | 288 | 191 | 73 | 60 | 25 | 65 | 54 | 124 | 45 | 55 |
| HKS-GF050A | 60 | 315 | 291 | 194 | 63 | / | ||||||||||
| 65A | HKS-G065A | R2-1/2”-RH | R1-1/2” | Rc1-1/2” | G1-1/4”-RH | 374 | 345 | 235 | 80 | 70 | 30 | 75 | 62 | 156 | 60 | 75 |
| HS-GF065A-032A.00 | 75 | 349 | 322 | 213 | 75 | / | ||||||||||
| 80A | HKS-GF080A | 90 | DN40PN16 | 566 | 491 | 307 | 81 | 82 | 32 | 135 | 135 | 185 | 75 | / | ||
| 本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！ | ||||||||||||||||
