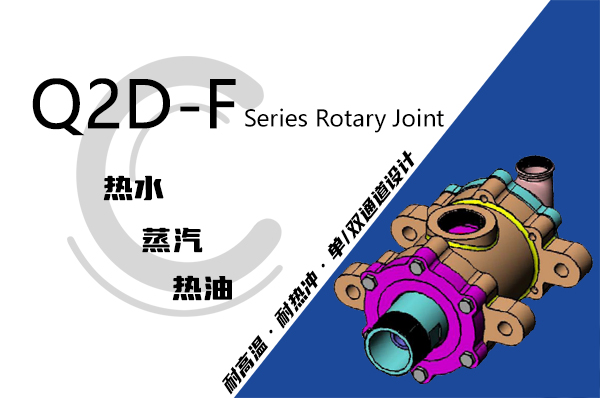

精密铸造球磨碳钢壳体
球面密封结构，结构简单；
单双通道双支耳 (止转) 设计；
碳石墨密封环，耐高温性能好；
免维护石墨无油轴承双支撑，具有自润滑性；
耐高温弹簧的应有，有效保证高温工况的补偿力；
可选配项目:
日本631不锈钢高温补偿弹簧
美国步高高密度浸锑碳石墨密封环
304/316L不锈钢耐腐蚀材质配件及附件
多种螺纹及法兰规格标准选择
此系列旋转接头可非标异型订制
| 介质 热水 最大使用压力： | DN | 65~100 | 230 PSI | 18 bar |
| 介质 蒸汽 最大使用压力： | 65~100 | 750 PSI | 50 bar | |
| 介质 热油 最大使用压力： | 65~100 | 290 PSI | 20 bar | |
| 最大真空度： | 65~100 | 2 Hg | 7 kPa | |
| 最高使用速度（转子）： | ||||
| DN | 65 | 100 RPM | 100 min-1 | |
| 80 | 50 RPM | 50 min-1 | ||
| 100 | 30 RPM | 30 min-1 | ||
| 最高使用温度： | 320℃ | ＞320℃ 请咨询创启旋转接头 | ||
1.石墨球面密封环（球面环），2.无油轴承（石墨圆柱环，简称圆柱环），5.弹簧，7.外管（K），8.内管（用户自备），9.底盖，10.垫圈，11.壳体，29.弯头，33.螺栓，79.内管用锁紧螺母。
K一加管代号，M一管路接代号(蒸汽入口)，P-管路接口代号(冷凝水出口)，5-内管代号，0-止转孔代号。

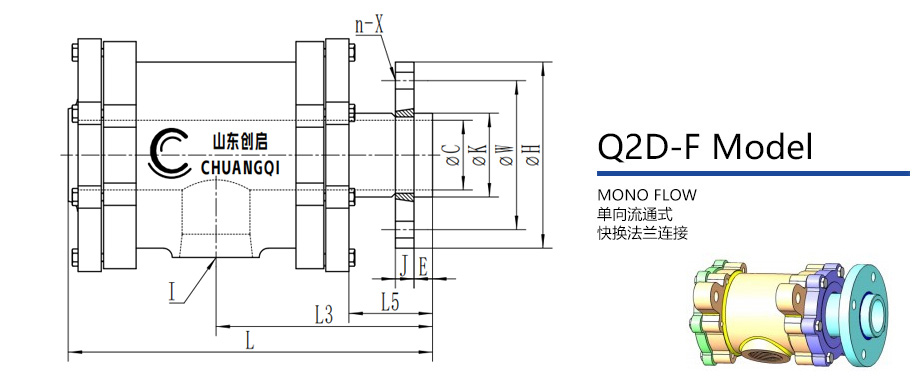

| Q2D-F型旋转接头 - 单向流通式 - 快换法兰连接 | ||||||||||||
| DN | Model | K | I | C | L | L3 | L5 | H | W | J | E | n-X |
| 65 | Q2D-F65 | ⌀78 | R2½ | ⌀60 | 335 | 90 | 209 | 185 | 145 | 20 | 18 | 4-⌀18 |
| 8065 | Q2D-F80 | ⌀90 | R3 | ⌀75 | 384 | 90 | 233 | 220 | 160 | 20 | 20 | 8-⌀18 |
| 100 | Q2D-F100 | ⌀112 | R4 | ⌀97 | 577 | 90 | 511 | 220 | 180 | 22 | 22 | 8-⌀18 |
