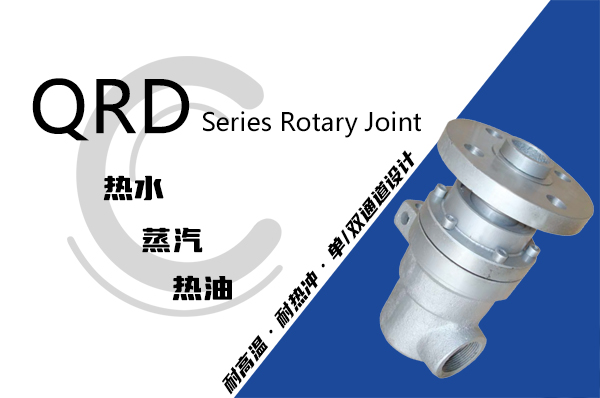

单/双通道设计
精密铸造球磨碳钢壳体
双球面密封结构，结构简单
碳石墨密封环，耐高温性能好
免维护石墨无油轴承双支撑，具有自润滑性耐高温弹簧的应有，有效保证高温工况的补偿力
可选配项目:
日本631不锈钢高温补偿弹簧
美国步高高密度浸锑碳石墨密封环
304/316L不锈钢耐腐蚀材质配件及附件多种螺纹及法兰规格标准选择
此系列旋转接头可非标异型订制
| 介质 热水 最大使用压力： | DN | 15~65 | 230 PSI | 18 bar |
| 介质 蒸汽 最大使用压力： | 15~65 | 750 PSI | 50 bar | |
| 介质 热油 最大使用压力： | 15~65 | 290 PSI | 20 bar | |
| 最大真空度： | 15~65 | 2 Hg | 7 kPa | |
| 最高使用速度（转子）： | ||||
| DN | 15~20 | 750 RPM | 750 min-1 | |
| 25 | 500 RPM | 500 min-1 | ||
| 32~40 | 300 RPM | 300 min-1 | ||
| 50 | 200 RPM | 200 min-1 | ||
| 65 | 100 RPM | 100 min-1 | ||
| 最高使用温度： | 320℃ | ＞320℃ 请咨询创启旋转接头 | ||

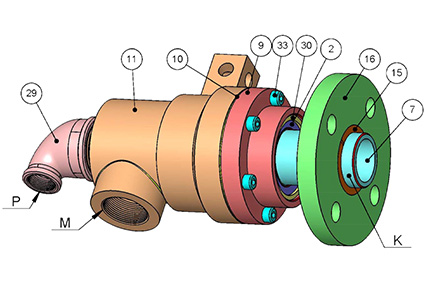

1.石墨球面密封环（球面环），2.无油轴承（石墨圆柱环，简称圆柱环），5.弹簧，7.外管（K），8.内管（用户自备），9.底盖，10.垫圈，11.壳体， 29.弯头，33.螺栓， 79.内管用锁紧螺母（用户自备）。
K——外管代号，M——管路接口代号,P——管路接口代号, S——内管代号，O——止转孔代号。

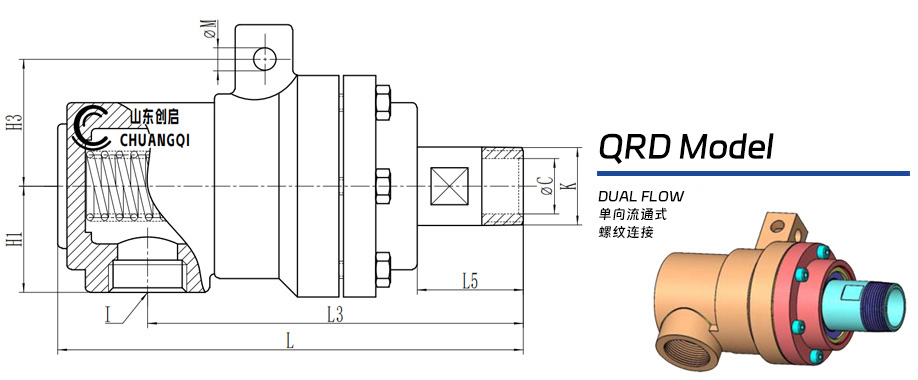

| QRD型旋转接头 - 单向流通式 - 螺纹连接 | ||||||||||
| DN | Model | K | I | C | L | L3 | L5 | H1 | H3 | M |
| 20 | QRD20 | R¾ | Rc¾ | ⌀18 | 182 | 152 | 40 | 46 | 55 | ⌀10 |
| 25 | QRD25 | R1 | Rc1 | ⌀23 | 202 | 158 | 48 | 50 | 60 | ⌀10 |
| 32 | QRD32 | R1¼ | Rc1¼ | ⌀32 | 224 | 190 | 50 | 60 | 72 | ⌀14 |
| 40 | QRD40 | R1½ | Rc1½ | ⌀38 | 252 | 196 | 65 | 65 | 76 | ⌀14 |
| 50 | QRD50 | R2 | Rc2 | ⌀48 | 285 | 245 | 68 | 75 | 88 | ⌀14 |
