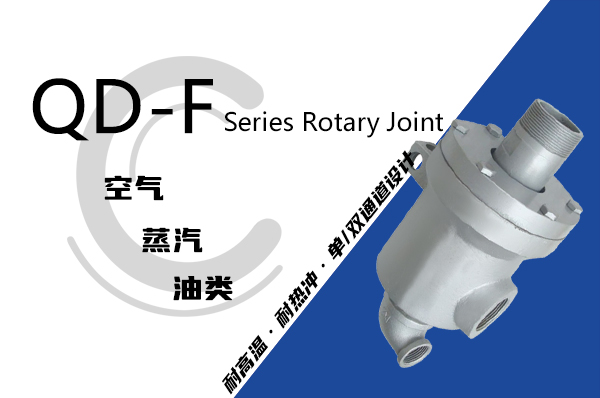

单/双通道设计
精密铸造球磨碳钢壳体球面密封结构，结构简单碳石墨密封环，耐高温性能好
免维护石墨无油轴承支撑，具有自润滑性
能耐高温弹簧的应有，有效保证高温工况的补偿力
可选配项目:
日本631不锈钢高温补偿弹簧
美国步高高密度浸锑碳石墨密封环
304/316L不锈钢耐腐蚀材质配件及附件
多种螺纹及法兰规格标准选择
此系列旋转接头可非标异型订制
| 介质 热水 最大使用压力： | DN | 15~65 | 230 PSI | 18 bar |
| 介质 蒸汽 最大使用压力： | 15~65 | 750 PSI | 50 bar | |
| 介质 热油 最大使用压力： | 15~65 | 290 PSI | 20 bar | |
| 最大真空度： | 15~65 | 2 Hg | 7 kPa | |
| 最高使用速度（转子）： | ||||
| DN | 15~20 | 750 RPM | 750 min-1 | |
| 25 | 500 RPM | 500 min-1 | ||
| 32~40 | 300 RPM | 300 min-1 | ||
| 50 | 200 RPM | 200 min-1 | ||
| 65 | 100 RPM | 100 min-1 | ||
| 最高使用温度： | 120℃ | ＞120℃ 请咨询创启旋转接头 | ||

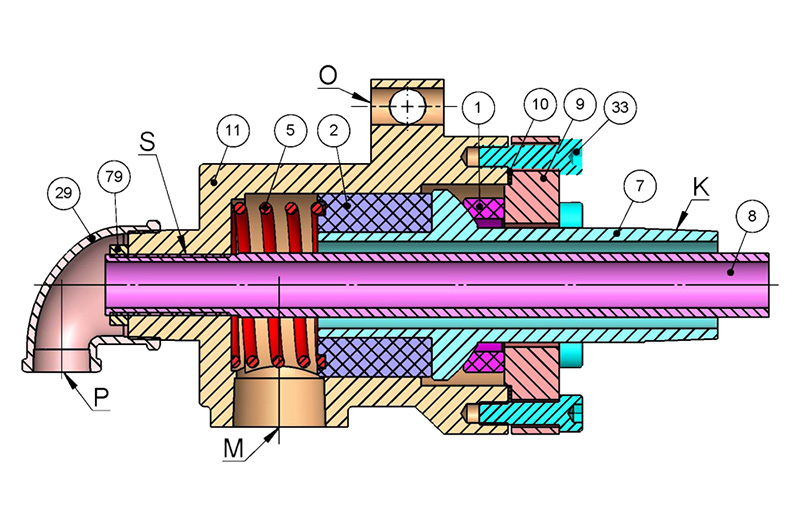

1.石墨球面密封环（球面环），2.无油轴承（石墨圆柱环，简称圆柱环），5.弹簧，7.外管（K），8.内管（用户自备），9.底盖，10.垫圈，11.壳体， 29.弯头，33.螺栓， 79.内管用锁紧螺母（用户自备）。
K——外管代号，M——管路接口代号,P——管路接口代号, S——内管代号，O——止转孔代号。

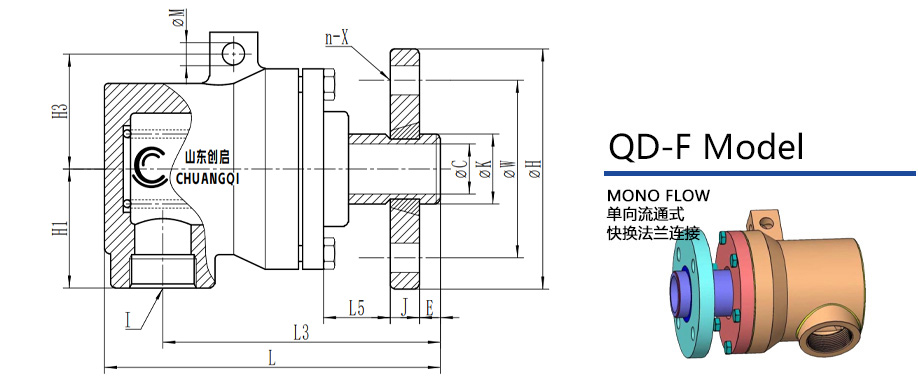

| QD-F型导蒸汽旋转接头 - 单向流通式 - 快换法兰连接方式 | |||||||||||||||
| DN | Model | C | K | I | L | L3 | L5 | H1 | H3 | M | W | H | E | J | n-X |
| 20 | QD-F20A | Φ18 | Φ27 | Rc½ | 159 | 132 | 31 | 30 | 54 | Φ12 | 75 | 105 | 10 | 14 | 4-Φ14 |
| 25 | QD-F25A | Φ24 | Φ33 | Rc¾ | 160 | 133 | 32 | 50 | 58 | Φ12 | 85 | 115 | 10 | 14 | 4-Φ14 |
| 32 | QD-F32A | Φ30 | Φ42 | Rc1 | 192 | 162 | 35 | 63 | 70 | Φ14 | 100 | 140 | 12 | 16 | 4-Φ18 |
| 40 | QD-F40A | Φ38 | Φ48 | Rc1¼ | 227 | 192 | 41 | 70 | 78 | Φ16 | 110 | 150 | 12 | 16 | 4-Φ18 |
| 50 | QD-F50A | Φ48 | Φ60 | Rc1½ | 238 | 193 | 36 | 85 | 95 | Φ18 | 125 | 165 | 16 | 18 | 4-Φ18 |
| 65 | QD-F65A | Φ64 | Φ75 | Rc2 | 434 | 389 | 40 | 98 | 109 | Φ20 | 145 | 185 | 20 | 20 | 4-Φ18 |
