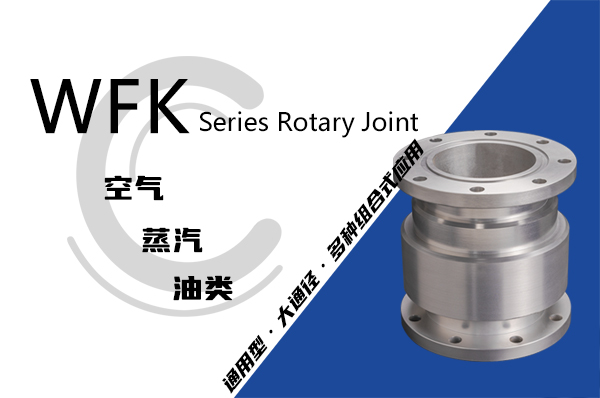

WF型回转接头是用于钢性管道之间摆动或旋转的一种活动关节，也可以称为成为回转摆动式旋转接头、旋转管接头。其内部由两排钢球或轴承支撑，旋转平稳，专用密封件使用寿命长。
被广泛用于冶金钢铁、石油化工、船舶管道、橡胶塑料、造纸纺织、发电电力等行业。
* 两排精密级钢球支撑，运转平稳，无摆动；
* 需要高速应用可选进口高速轴承双支撑；
* 轴承内部预填轴承润滑脂，终身免维护；
* 主体材料可选碳钢、SUS304、SUS361L、铝合金等；
* 选用专用密封圈，高压法兰，非标款最高可承压50Mpa；
* 可与多种活动关节组合样式，满足现场工况复杂空间转动传输介质；
* 可定制DN400、DN500、DN600、DN800、DN1000等大通径规格
此系列旋转接头可非标异型订制
| 介质 水 最大使用压力： | Model | WFA WFB WFC WFD WFE WFK | 365 PSI | 25 bar |
| 介质 空气 最大使用压力： | 230 PSI | 16 bar | ||
| 介质 热油 最大使用压力： | 260 PSI | 18 bar | ||
| 介质 高温熔盐 最大使用压力： | 260 PSI | 18 bar | ||
| 介质 饱和蒸汽 最高使用压力： | 725 PSI | 50 bar | ||
| 介质 液压油 最高使用压力： | 7250 PSI | 500 bar | ||
| N max. GUM： | 100 min-1 | |||
| 最大真空度： | 75”Hg | 10kPa | ||
| 最高使用速度（短期测试） | 300RPM | 300 min-1 | ||
| 最高使用温度： | 320℃ | ＞320℃ 请咨询创启旋转接头 | ||
| 可流通: 海水、酸碱性介质、化学制剂、甲醇、乙醚、天然气、航空煤油、航空航天燃料推进剂等介质，腐蚀性工况请咨询 | ||||
7.外管 11.壳体
K.出口外管代号 M.管道入口代号

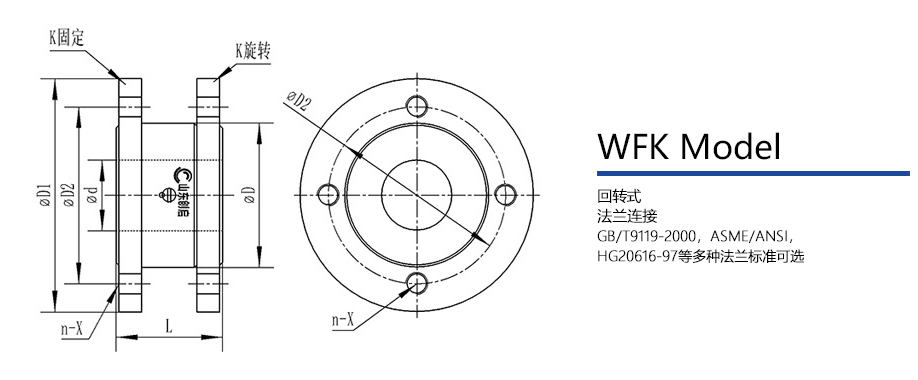

| WFK型回转接头 - 回转式 - 法兰连接 | |||||||
| Model | d | D | L | K | Flange 16Kg | ||
| D1 | D2 | n-X | |||||
| WFK 20A | 20 | 62 | 70 | DN20PN16 | 105 | 75 | 4-M12 |
| WFK 25A | 25 | 68 | 70 | DN20PN16 | 115 | 85 | 4-M12 |
| WFK 32A | 32 | 78 | 75 | DN32PN16 | 140 | 100 | 4-M16 |
| WFK 40A | 40 | 90 | 75 | DN40PN16 | 150 | 110 | 4-M16 |
| WFK 50A | 50 | 102 | 75 | DN50PN16 | 165 | 125 | 4-M16 |
| WFK 65A | 65 | 120 | 80 | DN65PN16 | 185 | 145 | 4-M16 |
| WFK 80A | 80 | 135 | 85 | DN80PN16 | 200 | 160 | 8-M16 |
| WFK 100A | 100 | 160 | 85 | DN100PN16 | 220 | 180 | 8-M16 |
| WFK 125A | 125 | 190 | 85 | DN125PN16 | 250 | 210 | 8-M16 |
| WFK 150A | 150 | 215 | 90 | DN150PN16 | 285 | 240 | 8-M20 |
| WFK 200A | 200 | 272 | 100 | DN200PN16 | 340 | 295 | 12-M20 |
| WFK型用于安装空间紧凑，单排滚珠结构，法兰为GB/T9119-2010带螺纹安装孔，进一步节约安装空间 | |||||||
