摘要： 本文主要探讨回转接头在大型船舶管道系统中的重要应用。首先介绍了大型船舶管道系统的复杂性与特殊性，随后详细阐述
回转接头的工作原理、结构特点及其在船舶管道不同工况下的具体应用优势，包括应对管道的弯曲、扭转以及多方向流体传输需求等方面。同时，也对
大型船舶管道用回转接头在船舶环境下的安装要点、维护要求以及选型考量因素进行了深入分析，旨在强调其对于保障大型船舶管道系统安全、高效运行的关键作用，为船舶工程技术人员在相关领域的设计、操作与维护提供有价值的参考。
大型船舶作为复杂的水上运输工具，其内部包含着庞大而精密的管道系统。这些管道负责输送各种流体介质，如燃油、润滑油、冷却水、液压油等，以满足船舶主机、辅机、各种设备以及船员生活设施的正常运转需求。由于船舶在航行过程中会经历各种复杂的工况，如船体的摇晃、转向、颠簸等，这就对管道系统的连接部件提出了极高的要求。

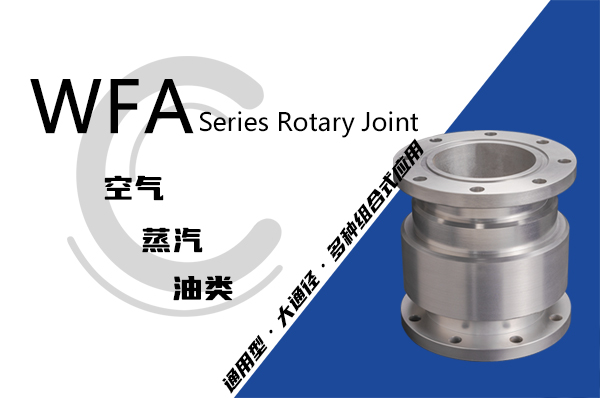

WF型回转接头作为一种能够实现管道在相对运动状态下可靠连接并保持流体传输的关键部件，在大型船舶管道中发挥着不可或缺的重要作用。
大型船舶的管道系统具有以下显著特点：
布局复杂：管道需要贯穿船舶的各个舱室和区域，包括机舱、货舱、生活区等，并且要与众多设备进行连接，其布局必须精心设计以适应船舶有限的空间并避免相互干扰。
工况多变：船舶在海洋环境中航行，会受到海浪、海风等因素影响而产生摇晃、振动和位移。管道系统不仅要在静态时保证正常工作，更要在动态工况下维持流体的稳定传输，防止泄漏、破裂等故障发生。
介质多样：涉及的流体介质种类繁多，不同介质具有不同的物理化学性质，如腐蚀性、粘度、温度等，这就要求管道及连接部件具备相应的耐腐蚀性、密封性和适应性。
工作原理
回转接头主要是通过特殊的密封结构和转动部件设计，允许相连的两根管道在一定角度范围内相对转动，同时保证流体在管道内的连续传输。其内部通常采用高精度的密封件，如橡胶密封圈、机械密封等，在转动过程中能够有效防止流体泄漏。例如，当船舶的某个设备因船体运动而发生角度变化时，与该设备相连的管道通过回转接头可以灵活地适应这种变化，而不会影响流体的供应。
结构特点
外壳：一般采用坚固耐用的金属材料制造，如不锈钢、碳钢等，以承受管道的压力和外部环境的冲击。外壳的形状和尺寸根据管道的规格和应用场景进行设计，具有良好的密封性和连接稳定性。
内芯组件：是实现转动功能的关键部分，包括转动轴、轴承等部件。转动轴通常采用高强度合金钢制作，经过精密加工以保证其同轴度和表面光洁度，减少转动时的摩擦阻力。轴承则选用优质的滚动轴承或滑动轴承，为转动轴提供稳定的支撑，确保其能够在高负荷下长时间平稳运行。
密封装置：是回转接头的核心技术所在。常见的密封形式有填料密封、唇形密封、机械密封等。填料密封结构简单，通过填充密封填料如石墨、石棉等材料来实现密封，但密封性能相对较弱，适用于低压、低速的工况。唇形密封利用橡胶唇口与转动轴的紧密接触来阻止流体泄漏，具有较好的密封效果和自紧性能，常用于中低压场合。机械密封则是一种高精度、高可靠性的密封方式，它通过动环和静环的相对运动和紧密贴合，配合密封液的辅助作用，能够在高压、高速和高腐蚀性介质等恶劣工况下实现良好的密封，广泛应用于大型船舶的关键管道系统中。
适应船体运动
在船舶航行过程中，船体不可避免地会发生各种角度的倾斜、摇摆和转向。回转接头能够使管道系统随着船体的运动而灵活调整角度，避免因刚性连接导致的管道扭曲、破裂或密封失效。例如，在船舶的舵机系统中，连接液压油管的回转接头可以保证舵机在转向时，油管能够顺畅地传输液压油，使舵叶能够准确地转动，从而实现船舶的安全航行。
多方向流体传输
大型船舶的某些设备或系统可能需要从多个方向接收或输送流体。回转接头可以实现管道在三维空间内的多角度连接，方便流体在不同方向上的分配和传输。比如在船舶的消防系统中，回转接头可使消防水管能够在不同位置和角度灵活转动，确保在火灾发生时，消防水能够准确地喷射到需要的区域，提高消防系统的有效性和可靠性。
减少管道应力集中
由于船舶管道系统布局复杂且受船体运动影响，如果采用传统的刚性连接方式，在管道的弯曲、转折处容易产生应力集中现象，长期积累会导致管道疲劳损坏。回转接头的应用可以有效地缓解管道应力，将集中的应力分散到接头的转动部件上，延长管道的使用寿命。例如在船舶的海水冷却系统中，长距离的冷却水管通过回转接头连接，可以减少因船体变形而产生的应力对管道的损害，保证冷却系统的稳定运行。
便于安装与维护
回转接头的模块化设计使其在船舶管道安装过程中相对简便。它可以在管道系统的关键部位进行快速连接和调试，减少安装时间和工作量。同时，在管道系统的维护和检修时，回转接头便于拆卸和更换，不需要对整个管道系统进行大规模的拆解，降低了维护成本和难度。例如，当船舶的某段润滑油管道的回转接头出现故障时，可以相对容易地将其拆卸下来进行维修或更换新的接头，而不会对其他管道和设备造成过大的影响。
精确的定位与对中
在安装回转接头时，必须确保其与相连管道的精确对中。任何偏差都可能导致接头在运行过程中受力不均，加速密封件的磨损和降低接头的使用寿命。可以采用专业的测量工具和安装工艺，如激光对中仪等，来保证回转接头的轴心线与管道轴心线的重合度在允许的误差范围内。
合适的安装扭矩
对于回转接头的连接螺栓，需要按照厂家规定的扭矩值进行紧固。扭矩过大可能会损坏接头的外壳或内部部件，扭矩过小则会导致连接松动，引起泄漏。在安装过程中，应使用扭矩扳手等工具严格控制螺栓的紧固扭矩，确保接头的连接可靠性。
管道支撑与固定
在回转接头的两侧，应合理设置管道的支撑和固定装置。既要保证管道有足够的稳定性，防止因船体运动而产生过度晃动，又要避免对回转接头造成额外的约束，影响其正常的转动功能。管道支撑的间距和形式应根据管道的直径、重量、介质压力以及船舶的振动特性等因素进行设计。
密封件的安装与保护
在安装回转接头的密封件时，要注意密封件的安装方向和位置的正确性，避免密封件被划伤、扭曲或挤压变形。同时，在接头安装完成后，应采取适当的措施对密封件进行保护，防止在后续的施工过程中受到污染或损坏。例如，可以在密封件表面涂抹适量的润滑脂，然后用防护套将其包裹起来，直到管道系统正式投入使用。
定期检查密封性能
定期对回转接头的密封性能进行检查是维护工作的关键环节。可以通过观察接头处是否有泄漏现象、检查密封件的外观是否有磨损、老化、变形等情况来判断密封性能的优劣。如果发现密封件有轻微损坏，可以及时更换密封件以恢复接头的密封性能；如果泄漏较为严重，则需要对整个回转接头进行全面检查和维修。
润滑维护
回转接头的转动部件需要定期进行润滑，以减少摩擦阻力，延长轴承和密封件的使用寿命。应根据接头的工作环境和运行频率，选择合适的润滑剂，并按照规定的时间间隔和剂量进行添加。在添加润滑剂时，要注意清洁润滑部位，防止杂质混入润滑剂中，影响润滑效果。
检查转动灵活性
定期检查回转接头的转动灵活性，确保其在船舶各种工况下都能够顺畅转动。可以通过手动转动接头或观察其在设备运行过程中的转动情况来判断。如果发现转动时有卡滞、阻力增大等现象，应及时排查原因，可能是轴承损坏、密封件过紧、内部有异物等，针对不同的原因采取相应的维修措施，如更换轴承、调整密封件松紧度、清理内部异物等。
防腐处理
由于船舶处于海洋环境中，回转接头容易受到海水、盐雾等因素的腐蚀。因此，需要对其进行定期的防腐处理。可以采用涂刷防腐漆、镀锌、钝化等防腐措施，保护接头的外壳和金属部件免受腐蚀损坏。同时，对于长期浸泡在海水中的回转接头，还可以考虑采用耐腐蚀材料制造或增加特殊的防腐涂层。
管道参数
包括管道的直径、压力等级、介质流量等。回转接头的规格应与管道的直径相匹配，以保证良好的连接和流体传输效果。同时，其额定压力必须满足管道系统的最高工作压力要求，流量也要能够适应介质的输送需求，避免因接头选型不当而导致压力损失过大或流量不足等问题。
工作环境
考虑船舶的工作环境特点，如温度、湿度、腐蚀性等。如果在高温环境下工作，回转接头的材料应具备良好的耐高温性能；在高湿度或腐蚀性环境中，应选用耐腐蚀的材料和密封形式，如不锈钢材质、氟橡胶密封件等，以确保接头在恶劣环境下能够长期稳定运行。
船舶运动特性
根据船舶的类型、航行区域以及预期的运动幅度和频率等因素，选择具有合适转动角度范围和抗冲击性能的回转接头。例如，对于在波涛汹涌的海域航行的大型货轮，其舵机系统所使用的回转接头就需要具备较大的转动角度和较强的抗冲击能力，以应对频繁而剧烈的船体运动。
可靠性与寿命要求
在大型船舶中，许多管道系统的正常运行对于船舶的安全至关重要。因此，回转接头的可靠性和使用寿命是选型时必须重点考虑的因素。应选择具有良好口碑、经过严格质量检测和实际应用验证的品牌和型号产品，以降低因接头故障而导致船舶事故的风险。
回转接头在大型船舶管道系统中具有极为重要的应用价值。它通过独特的工作原理和结构设计，有效解决了船舶在复杂工况下管道连接与流体传输的难题，具有适应船体运动、多方向流体传输、减少管道应力集中、便于安装与维护等诸多优势。在实际应用中，要严格按照安装要点进行安装，注重日常的维护要求，并根据管道参数、工作环境、船舶运动特性以及可靠性与寿命要求等多方面因素进行合理选型。随着船舶技术的不断发展，回转接头的性能也将不断提升，其在保障大型船舶安全、高效运行方面将发挥更加关键的作用，为船舶工程领域的持续进步提供有力的技术支撑。
