一、引言

二、多通路旋转接头的结构设计

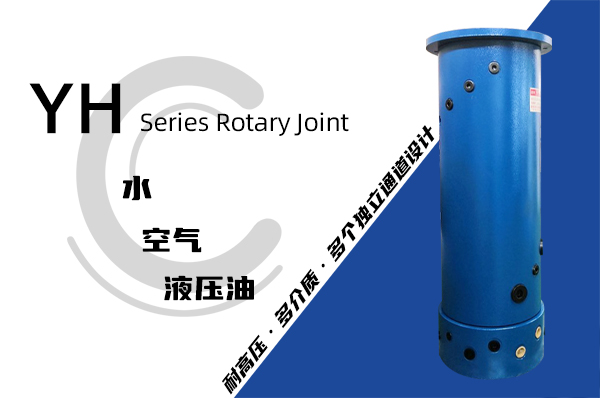

1. 外壳与内芯组件

• 外壳采用高强度合金钢材质，经过精密加工和热处理工艺，确保其具有足够的强度和耐磨性，以承受 500 - 600 公斤的高压。其外形设计为圆柱形，表面经过特殊处理，具有良好的防腐性能，可适应油田恶劣的工作环境。

• 内芯组件是旋转接头的核心部分，由多个通路的轴芯组成。轴芯采用优质不锈钢材料，具有良好的耐腐蚀性和机械性能。轴芯上的通路经过精确设计和加工，以保证不同介质（如液压油、气体等）能够在旋转过程中稳定传输，且各通路之间相互独立，避免介质泄漏和相互干扰。

2. 密封系统

• 为了适应高压环境并防止介质泄漏，旋转接头采用了先进的密封技术。在轴芯与外壳之间的密封处，采用了组合密封结构，包括高性能的密封圈和密封垫。密封圈采用特殊橡胶材料制成，具有良好的耐高压、耐高温和耐磨损性能，能够在 500 - 600 公斤压力下有效密封介质。密封垫则起到辅助密封和缓冲的作用，进一步提高密封的可靠性。

• 密封系统还设计有密封腔，可填充密封油脂，以保持密封件的润滑和密封性能，延长密封件的使用寿命。同时，密封腔具有良好的压力补偿功能，能够在不同工况下自动调节密封压力，确保密封效果始终稳定。

3. 轴承组件

• 轴承组件选用高精度的滚动轴承，能够承受轴向和径向载荷，保证旋转接头在转速不超过 100 的情况下平稳运行。轴承的选型和安装经过精心设计，考虑了旋转接头的转速、载荷和工作温度等因素，以确保其具有足够的寿命和可靠性。

• 为了减少轴承的磨损和发热，在轴承组件中还设计有润滑系统。润滑系统采用油脂润滑方式，定期注入适量的润滑油脂，可有效降低轴承的摩擦系数，提高旋转接头的运行效率。




•

三、工作原理

四、性能特点

1. 高压适应性

• 能够承受 500 - 600 公斤的高压，得益于其坚固的外壳结构、先进的密封系统和可靠的连接方式。在高压环境下，旋转接头依然能够稳定运行，保证介质的正常传输，不会出现泄漏等安全隐患，为连续油管车的高压作业提供了有力保障。

2. 低速稳定性

• 转速不超过 100 的设计要求，使得旋转接头在低速运行时具有出色的稳定性。通过优化轴承组件和平衡设计，减少了旋转过程中的振动和噪声，确保了连续油管车滚筒在启动、停止和低速运行阶段的平稳性，有利于提高连续油管作业的精度和安全性。

3. 多通路功能

• 具备多个独立的通路，可以同时传输不同的介质，如液压油用于驱动滚筒的刹车和张紧系统，气体用于吹扫和冷却等。多通路的设计提高了旋转接头的集成度和功能性，减少了设备的连接部件和复杂度，便于安装和维护。

4. 外挂导电滑环兼容性

• 可外挂导电滑环的特点，使其能够满足连续油管车滚筒上电气设备的电力传输需求。导电滑环的加入扩展了旋转接头的应用范围，实现了动力传输与电力传输的有机结合，为连续油管车的自动化和智能化控制提供了可能。

五、在连续油管作业中的应用

1. 液压系统连接

• 在连续油管车的液压系统中，多通路旋转接头将固定的液压泵站与旋转的滚筒连接起来。液压油通过旋转接头的特定通路进入滚筒内部的液压马达等设备，驱动滚筒的旋转、收放连续油管等动作。其高压适应性和多通路功能确保了液压系统的高效运行，能够精确控制连续油管的下放速度和张力。

2. 气路系统连接

• 对于气路系统，如用于吹扫连续油管表面杂质和冷却设备的气体，旋转接头也起到了关键的连接作用。气体从外部气源通过旋转接头传输到滚筒内部的气路管道，在连续油管作业过程中保持气路的畅通，防止杂质堆积影响连续油管的正常工作，并为设备提供必要的冷却。

3. 电气设备供电

• 外挂导电滑环为滚筒上的电气设备，如传感器、控制器等提供电力支持。在连续油管车的自动化作业中，这些电气设备需要稳定的电力供应来监测和控制作业过程。导电滑环的稳定电气连接保证了数据采集和控制指令的准确传输，提高了连续油管作业的智能化水平。

六、维护与保养

1. 定期检查密封件

• 由于密封件是保证旋转接头性能的关键部件，应定期检查其磨损情况。如发现密封件有老化、变形或损坏迹象，应及时更换。同时，要检查密封腔中的密封油脂量，不足时应及时补充，以保持良好的密封和润滑性能。

2. 轴承维护

• 定期检查轴承的运转情况，包括温度、振动和噪声等。如果发现轴承温度过高或振动异常，可能是润滑不足或轴承损坏，需要及时添加润滑油脂或更换轴承。在更换轴承时，要注意轴承的安装精度和预紧力的调整，以确保旋转接头的正常运行。

3. 导电滑环保养

• 对于外挂导电滑环，要定期清洁其表面的油污和灰尘，防止导电环之间的短路。同时，检查导电滑环的电刷磨损情况，及时更换磨损严重的电刷，以保证电气连接的可靠性。

七、结论
